Node-RED 安裝

安裝 NodeRED

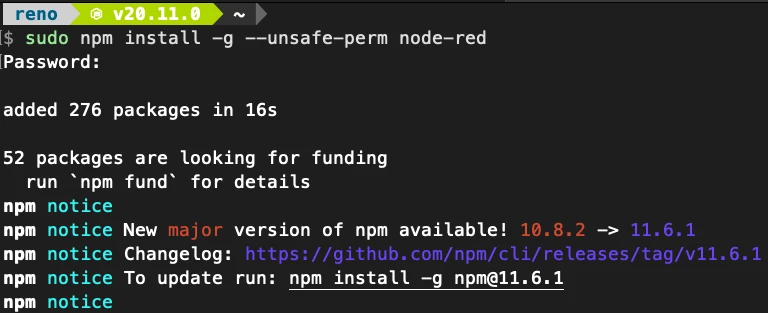

輸入 sudo npm install -g --unsafe-perm node-red 安裝 NodeRED

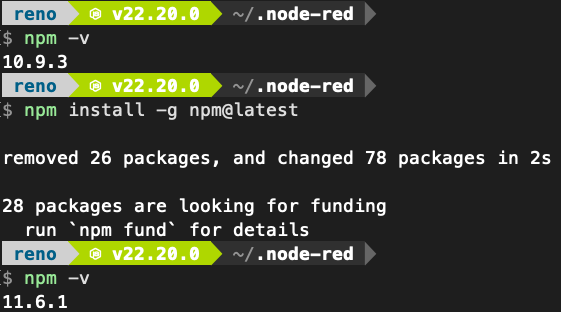

更新 Node

查詢目前版是 10.9.3，更新到最新版 11.6.1

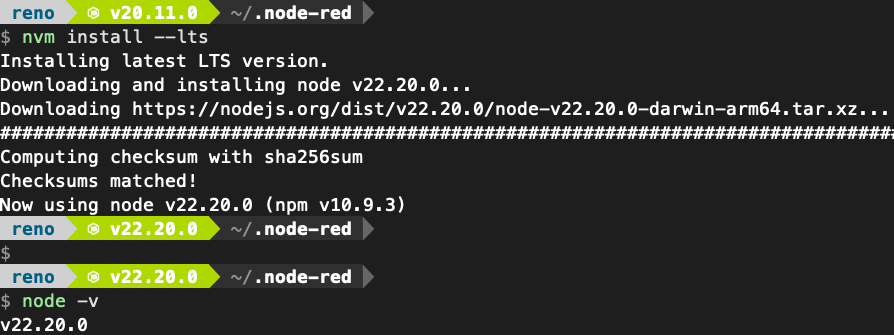

更新 nvm

目前版本是 v20.11.0，更新到最新版 v22.20.0

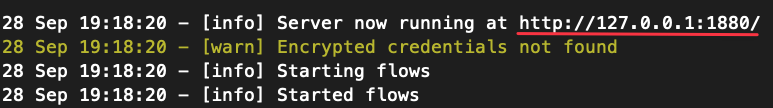

啟動 NodeRED 伺服器

輸入 node-red 指令執行

開啟 http://127.0.0.1:1880/

安裝 DashBoard

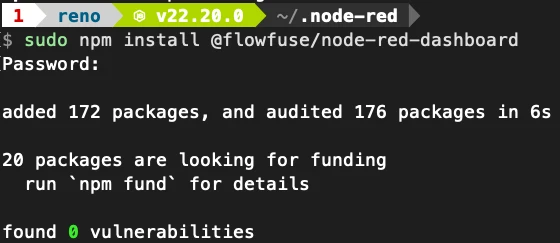

使用終端機，到 ~/.node-red 目錄下輸入 sudo npm install @flowfuse/node-red-dashboard 指令安裝。

安裝成功後即可使用 template 模組

安裝節點

分別安裝以下兩個兩節點：

1. node-red-node-base64
2. node-red-contrib-image-output

安裝 node-red-node-base64

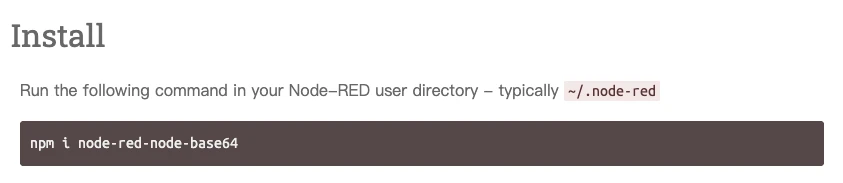

若安裝失敗，參考 Node-RED 網站說明：

node-red-node-base64 (node) - Node-RED

使用終端機，到 ~/.node-red 目錄下輸入 sudo npm i node-red-node-base64 指令安裝。

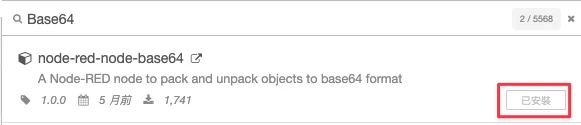

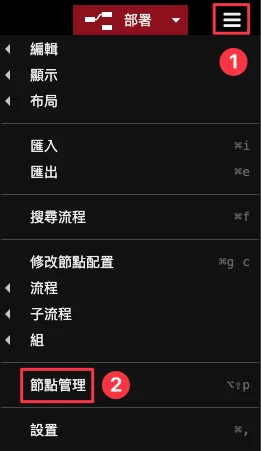

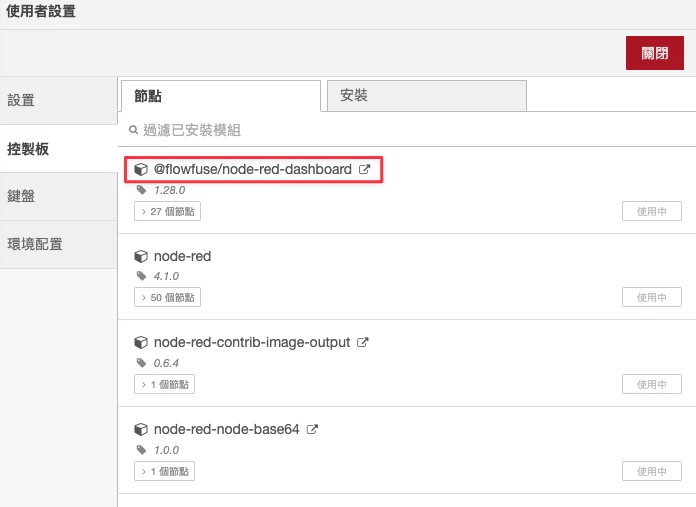

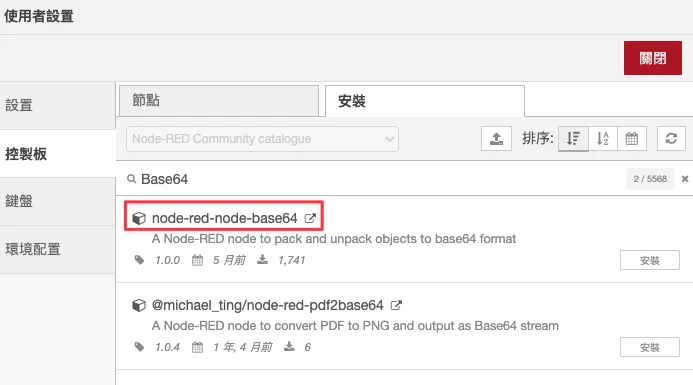

重啟 NodeRED 伺服器後確認已安裝

安裝 node-red-contrib-image-output

node-red-contrib-image-output (node) - Node-RED

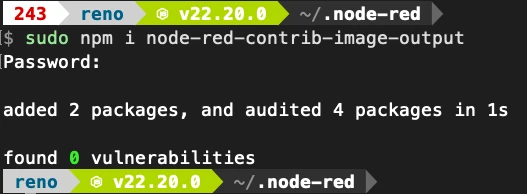

使用終端機，到 ~/.node-red 目錄下輸入 sudo npm i node-red-contrib-image-output 指令安裝。

Nodered 顯示影像

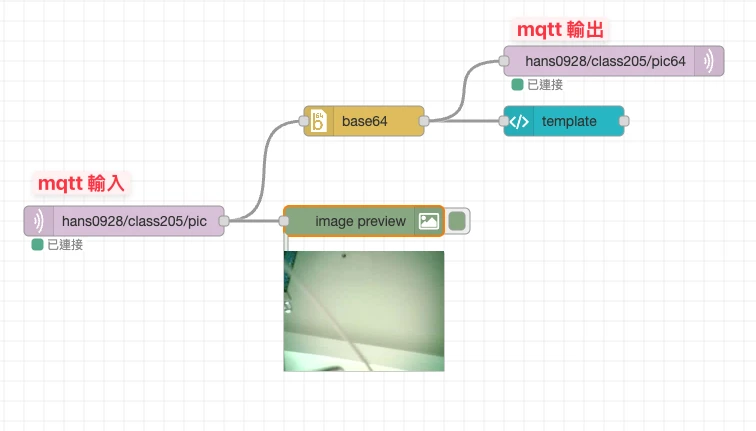

最後完成流程圖一覽

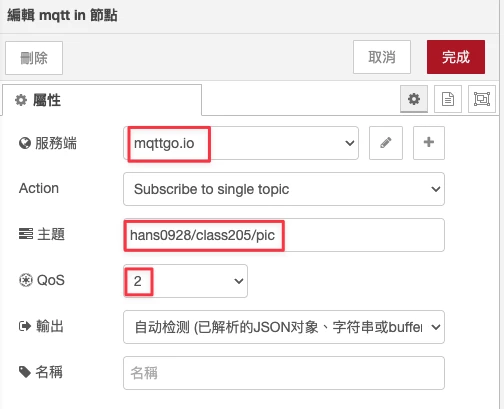

mqtt in

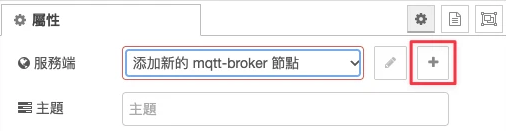

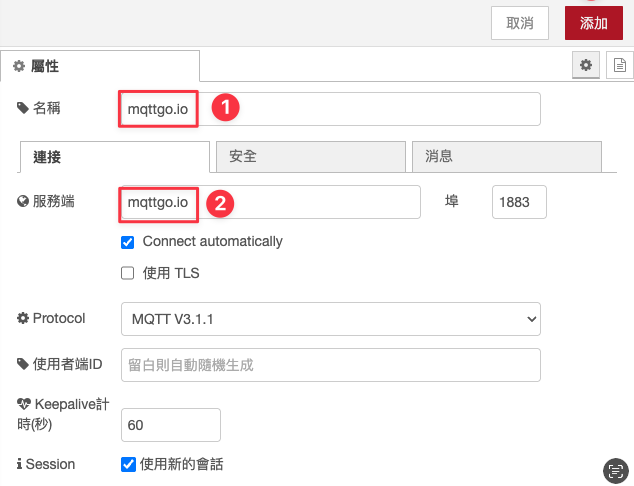

添加薪的 mqtt-broker 節點

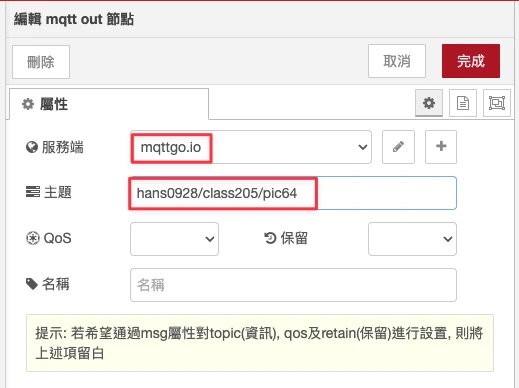

mqtt out
